Доброго времени суток, уважаемые Форумчане!
Позвольте представить Вам свое творенье. Идея не нова и не свежа, в интернете полно фоток таких проектов, но тем не менее все проектирование проводилось самостоятельно и "под себя". За основу брались оригинальные размеры Виллиса 1:2. При проектировании максимально старался сохранить оригинальную форму кузова, хотя есть упрощения (борты прямые, в оригинале должны быть с изломом)... теперь понимаю, что можно было и без этих упрощений, но тогда казалось это очень сложным, тем более опыта еще не было...

Вот примерно что будет в конечном итоге


Краткая навигация по теме

  • О проектировании и подготовке к сборке автомобиля писал здесь
  • Программа в которой создавался проект указана в этом сообщении
  • Технические характеристики рассмотрены здесь, а более подробно силовая часть электрики здесь
  • Вопрос о редукции от двигателя к колесу косвенно затрагивался в этом сообщении
  • Расчет передаточного отношения здесь
  • Про звездочки и цепи ответил тут. Чертеж звездочки на 30 зубов там же.
  • Габаритные размеры
  • Про фанеру спрашивали тут, ответ там же чуть ниже.
  • Колеса диаметром 410 мм, шириной 120 мм и буквально пару слов о них
  • Еще альтернативные колеса с taobao.com, и их примерка в сравнении с использованными в проекте
  • Распил фанеры водой и покраска
  • Крепление вала к колесу через втулку здесь
  • Профильная труба для рамы
  • Ссылки на комплектующие выложены здесь, переключатели реверса и блокировки указывал здесь
  • Почему применил такие "дубовые" переключатели реверса написал тут
  • Маркировка датчика Холла в педали газа
  • Где можно взять такую  краску
  • О сомнениях в тяговых способностях автомобиля затрагивалось здесь, рассуждения здесь, а с вот с этим или этим видео  сомнения пропадут
  • Общий принцип подключения данного контроллера (для проверки) здесь
  • Немного о зарядке и о том как происходит сам заряд здесь.
  • Ссылка на зарядное тыц
  • Ссылки для комплектующих бортовой сети выложены здесь
  • Про передачу вращения с мотора на колесо немного есть тут

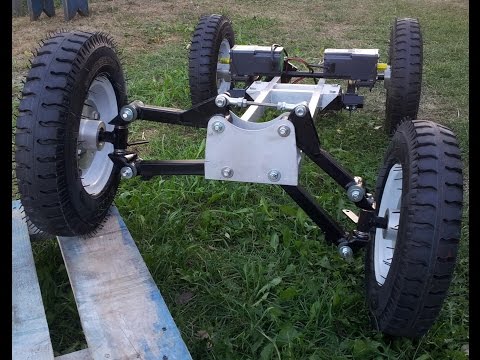

  • Первый результат, и первый тест-драйв без двигателей и электрики.
  • Сборка и монтаж силовой части электрики здесь. Схема выложена здесь.
  • Второй тест-драйв уже без посторонней помощи
  • О том как совместил задние габариты и стоп сигнал.
  • Продолжение сборки и еще один тест-драйв
  • Рамка ветрового стекла
  • Окончательная сборка, нанесение надписей и коротенькое Видео
  • Полный фото-, видео-отчет собран в этом видео
  • Ответ на вопрос о себестоимости проекта найдете тут
  • Про тормоза написано тут. А видео с работой тормоза здесь
  • Видео-отчет с Дня Независимости Республики Беларусь 3 июля 2015 г. Тут

З.Ы. Измененная электрическая схема, по которой собиралась вторая машинка здесь

03.11.2014 г. фото-видео отчет о постройке автомобиля


10.07.2015 г. фото-видео отчет о Дне Независимости РБ 3 июля 2015 г.
24.06.2016 г. Видео обзор Брата-Близнеца

Про чертежи написано в конце этого сообщения. Но личная просьба, запастись терпением и прочитать его до конца. Это важно!

Перед тем как писать в личку, на email или звонить по телефону прочтите это:
  самодельные виллисы
Подходит мужик к таксисту, смотрит на машину и говорит:
- Слушай, а что это у тебя машина непонятного цвета?!
- И почему написано слово "ТАКСИ" неразборчиво?
- И почему шашечки неровно нарисованы?
На что таксист отвечает:
- Так вам нужны шашечки или вам надо ехать?

Если вы думаете, что эта машинка получится дешевле Китайских, просто потому что её можно сделать самому, то Вы глубоко заблуждаетесь. Стоимость материалов и комплектующих из которых сделан этот автомобиль намного выше чем у "Китайвариантов". Там стоимость напрямую зависит от конечного веса пластика при их масштабах производства. Здесь это рыночная стоимость доступных для каждого материалов, на которую ни Я ни Вы никак не можем повлиять. Здесь должна преследоваться совсем другая цель, и каждый должен это понимать, перед тем как начать подобный проект. Для меня был очень важен сам "процесс" и "контакт" с ребёнком в процессе постройки. Для меня было важно "ехать" см. анекдот выше. Я видел, как горели его глаза, когда я показывал проект на компьютере, мы с ним целый вечер могли разговаривать, как и где он будет кататься. Потом мне было очень интересно наблюдать за его реакцией, когда проект из виртуального начал превращаться в реальный. Эта неподдельная детская реакция, она очень дороГОго стоит, жаль, что со временем она уходит. Плюс я сам получил неплохой опыт и удовольствие от постройки. Ну а теперь давайте по-вспоминаем… Все, ну если не все, то почти все, в детстве хотели иметь собственный автомобиль (я точно хотел, помню!).  Анализ показал, что «Чудокитайский детский автопром»  не совсем вписывался в мой формат. Как правило, за красивыми "шашечками" скрывается никакой функционал. Низкие скорости, отсутствие газа (только кнопка вкл-выкл), отсутствие тормозов, рулевое с непонятно какими люфтами и т.д.  Я в первую очередь инженер и для меня это важно. Было изучено много вариантов, однако все это пошло на помойку.  И я дал слово, что исполню свою детскую мечту... И это обязательно должен быть «настоящий» автомобиль, чтобы и газ… и тормоз… и фары горели… и поворотники моргали. Ну Вы поняли, с большинством  обязательных атрибутов для полноценного автомобиля. В итоге… Ребенок рад, навыки вождения приобретаются через игру, при опасности нога у ребенка сама тянется к тормозу. И что самое главное радуется  ребенок, радуемся и мы, родители!

А теперь по делу. Цены для удобства буду писать в $. Тему читают люди из разных стран. И так что мы имеем:

1.   Водостойкая фанера 12 мм 2 листа 1250х2500 – 25$. Раскрой фрезером/лазером – 1,5-2$ м.п. В итоге фанера с раскроем 100-135$;
2.   Колеса с дисками размер 4.00-8. Начиная от 120$ за 5 шт (китайский вонючий нейлон менее более по качеству), заканчивая 130$ (немецкие, резина) за 1 шт.;
3.   Стоимость моторов с Али в среднем обойдутся 200$ за 2 шт. При этом, стоимость самих моторов примерно 70$ остальные 130$ это доставка. ; Здесь сразу допишу для тех, кто думает что купит двигатель вентилятора от Газели и закроет все вопросы по моторам. Электромотор без редуктора. Чтобы получить менее более приличный момент  и скорость вращения на выходе нужно городить двухступенчатую редукцию. Подумайте сразу куда это разместить, чтобы случайно не зажевало чью-то ногу. Это, кстати, сыграло не последнюю роль в покупке именно моторов с редуктором в комплекте.
4.   Контроллер + электрическая педаль + переключатели с Али 35$;
5.   Аккумуляторы свинцовые от бесперебойников, средние по качеству и цене (CSB GP - 12120F2), обойдутся в 135$ за 4 шт. Про литий не заикаюсь.

В итоге получаем уже 590$. И заметьте, что на эту стоимость ни Я ни Вы никак не можем повлиять. Кто думает сделать контроллер самостоятельно и нету разных радиодеталей под рукой, и первый раз слышит про ЛУТ, то скажу прямо, цены на «рассыпуху» тоже не очень радуют в итоге будет дороже (считал).  И еще не факт что заработает. Теоретически фанеру можно попилить лобзиком, тогда откиньте 80$. Остается 510$.А до мечты еще как до луны…
Идем дальше. Здесь в принципе есть варианты.

6.   Колеса нужно чтобы вращались. Подшипники по кругу обойдутся в р-не 40$
7.   Будем считать, что токарь у Вас знакомый. Если нет? Готовьте от 100$
8.   Стоимость металла (труба 20х20, лист 0.8 для капота, лист 3 мм) где-то 10-15 $ Если халявный, то можете откинуть эту стоимость
9.   Сварщик, тоже есть. Если нет, будьте готовы заплатить человеку хотябы 20$
10.   Капот согнете сами.
11.   Рулевые наконечники, по желанию, можно сделать и без них, тогда схождение колес будет нерегулируемым. Кто захочет цена 6-8$ за комплект.
12.   Цепи  и звездочки обойдутся в среднем 10$
13.   Тормоза нужны ОБЯЗАТЕЛЬНО. Машинка ездит намного быстрее Чудокитая. Комплект велосипедных дисковых тормозов самых дешевых 40$. Я ставил 2 копмлекта.
14.   Болты, шайбы гайки. Если валяются в гараже, повезло. Если покупать в хозяйственном, то обойдется в среднем 5-8$/кг. Думаю на всю машину 2 кг должно хватить.
15.   Краска для кузова/рамы и шпаклевка 7-10$

Итог. К первой сумме нужно добавить еще от 140 до 290 $ в зависимости от «варианта». В принципе после этого машинка уже поедет. Но на Виллис из видео не будет похожа.
Все что идет дальше делаем по желанию.

16.   Рамка ветрового стекла. По стоимости 5$
17.   Передние фары. С Али стоят 16х2=32$. Подойдут, в принципе, и потолочные свелильники. Но я как приложил их к машине, то сразу понял «не подойдут». Вид они портили конечно не слабо.
18.   Задние фонари. Можно обойтись просто велосипедными катафотами, но я купил на Али катафоты со светодиодами внутри. Комплект 14$.
19.   Купить комплект фар и фонарей мало. Вы не забывайте, что они работают от 12В, а у Вас на борту 48В. Поэтому нужен DC-DC преобразователь 48-12, который к слову стоит ни много ни мало 22$.
20.   Дальше я подумал, что неплохо было бы «родительский» контроль в виде брелка, чтобы отключал питание. Итог… Устройство + реле еще 10$.
21.   Нормальное зарядное устройство на 48В с Али – 30$
22.   Реле поворотников (для светодиодов оно другое), боковые зеркала, ключ зажигания, сундучные застежки на ветровое стекло, тормозные лягушки, разные переключатели, кнопки и мн.мн. др чего по всей машинке на берется дофига обойдутся где-то 60-80$
23.   Ну чтобы совсем было хорошо нужно нанести надписи. Трафаретная клеящаяся бумага+ резка на плоттере + краска 10-12$

Итог, сумма перевалила за 1000$. Если я кого-то не убедил, то для начала проверьте те цифры, которые я привел в качестве примера для своего региона. Особенно внимательно пересмотрите пункты 1-5. Если есть альтернативы, это хорошо, посчитайте конечную стоимость с учетом альтернатив. Может и будет дешевле, но чтоб сильно, не уверен.

Теперь «любителям» мебельных магазинов. Пункты 1-5 есть далеко не во всех магазинах. А то, что продается в них, подходит больше для мебели, а не для машиностроения. Бывает дешевле отдать 50$ токарю и сделать что нужно, чем купить всякого барахла на 10$ и половину выкинуть, потом еще… потом поездить и решить что нужен токарь.

Тем кто хочет реально удешевить, начинайте искать «правду» с пункта 6. Но не забывайте, что от того насколько Вы сэкономите, будет зависеть внешний вид авто. Для меня это важно, поэтому я не экономил. Подшипники японские, фары светодиодные и т.д.
Для кого дорого купить даже Чудокитай. Вам дорога делать очередные вбросы в виде, как сказал smiley Stalker, «сарайчиков» на колесах.
Еще раз повторюсь… Я мог позволить купить ребенку относительно дорогой китайский вариант, но я пошел по другому пути… По какому? См. выше

Теперь прочитав и вникнув во весь предстоящий объём работ, а так же если Вас не пугает стоимость, то можете писать мне в личку, на email, звонить (не знаю как вы находите мои телефоны). Но только по делу.

Для тех, кому "ехать" и хочет сэкономить время на поиски токарей, сварщиков, маляров и т.д. сейчас ведется работа над коммерческим проектом. Поверьте, работы и Вам хватит, причем сборка это самая интересная часть. Для меня сейчас важно сделать просто качественную вещь. Как ёе удешевить подумаю потом, благо уже вижу варианты…

Ну и чтоб совсем расставить точки над "И". Вспомните кто покупал шкаф-купе. Сколько отдали? А что в нем такого ценного? Без комментариев...
И когда я слышу типа: "Так что Вы сравниваете это же игрушка, а то мебель?" - так и хочется
привести в пример "Процедуру по наращиванию ногтей". Спорим, Вы даже не знаете сколько она стоит? А потом еще нужно это всё снять или корректировать каждый месяц.

Когда появится время, сделаю подробное руководство с чертежами и выложу, или здесь, или на другом сайте, БЕСПЛАТНО. А кто захочет сэкономить время будем рады помочь…

P.S. И заметьте здесь НЕТ НИ СЛОВА ПРО ЕДУ, которую я ел на протяжении 3-х месяцев работы над проектом.

Спасибо дочитавшим! :-)

Чертежи для проекта Детский Виллис 1, можно скачать здесь абсолютно бесплатно.
Условия такие:
1. Все что будет делать, делаете исключительно на свой страх и риск. Я и администрация сайта не несет за это никакой ответсвенности.
2. Нельзя использовать полученные чертежи в коммерческих целях (перепродажа, производство и т.д.)

Помочь проекту можно купив за произвольную сумму (1$>) всю необходимую документацию. Но это по желанию ;-)

Давайте будем вежливыми и не забудем, сказать "Спасибо"! Ведь это не сложно, а нам приятно :kidding:
